 Клеммные соединители и ответвители

«Слабое» звено любой электропроводки – места соединений, пресловутые контакты. Допускается пайка, сварка, винтовое соединение, соединение специальными сжимами, пружинные клеммники. Скрутки  КАТЕГОРИЧЕСКИ ЗАПРЕЩЕНЫ! Выполнить качественно пайку и сварку под силу только профессионалу, да и то не всегда, т.к. бывает просто неудобно паять, стоя под потолком да и еще в ограниченном пространстве. Для сварки, к тому же, требуется специальное оборудование. Винтовые соединения требуют периодического контроля и подтяжки. Сейчас большое распространение получили пружинные клеммные соединители (рис.1)  и ответвители.(рис 2)

                                   Рисунок 1. Соединители WAGO

 Основные преимущества применения пружинных соединителей          WAGO
                 •    надежность соединения;
                 •    быстрота соединения;
                 •    простота конструкции и относительно невысокая

                       стоимость монтажа;
                 •    сведение к минимуму зависимости соединения от

                       квалификации монтажника;
                 •    надежная защита от случайного прикосновения к

                      токоведущим частям;
                 •    возможность работы без специальных инструментов;
                 •    высокий уровень вибростойкости;

Их использование требует незначительных дополнительных затрат, но качество контакта при правильном выборе высокое и не требует последующего обслуживания. К тому же, удобство применения многократно уменьшает вероятность ошибки в процессе выполнения работ.

                                       Рисунок 2. Ответвители   ОВ1,ОВ2,ОВ3

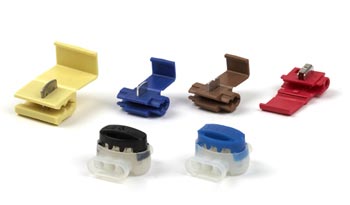

Электрические соединители с врезным контактом Scotchlok™ предназначены для соединения или присоединения силового провода (отвода) к магистральному проводу и изоляции соединения. Соединители рассчитаны для использования с медными силовыми кабелями/проводами, однопроволочными и многопроволочными, гибкими и жесткими. Сечение проводов от 0,5 до 4,0 мм², максимальный диаметр изоляции до 4,8 мм.

Врезной контакт (IDC – Insulation Displacement Contact) обеспечивает качественное соединение без зачистки изоляции и пайки. Соединители IDC имеют пружинный ножевой контакт, который при нажатии прорезает изолюцию и внедряется в медь проводников. Крышка соединителя защелкивается и удерживает контакт в проводниках, обеспечивая герметичность контактной зоны и способствуя диффузии, которая со временем приводит к "холодной" сварке провода и контакта.
Корпус соединителей сделан из полипропилена, устойчивого к химическим веществам и растворителям. Ножнвой контакт - из устойчивой к коррозии луженой латуни. Соединители серии 314 и 316 IR содержат гидрофобный наполнитель, обеспечивающий защиту соединения от влаги. Для монтажа соединителей дастаточно обычных плоскогубцев.
